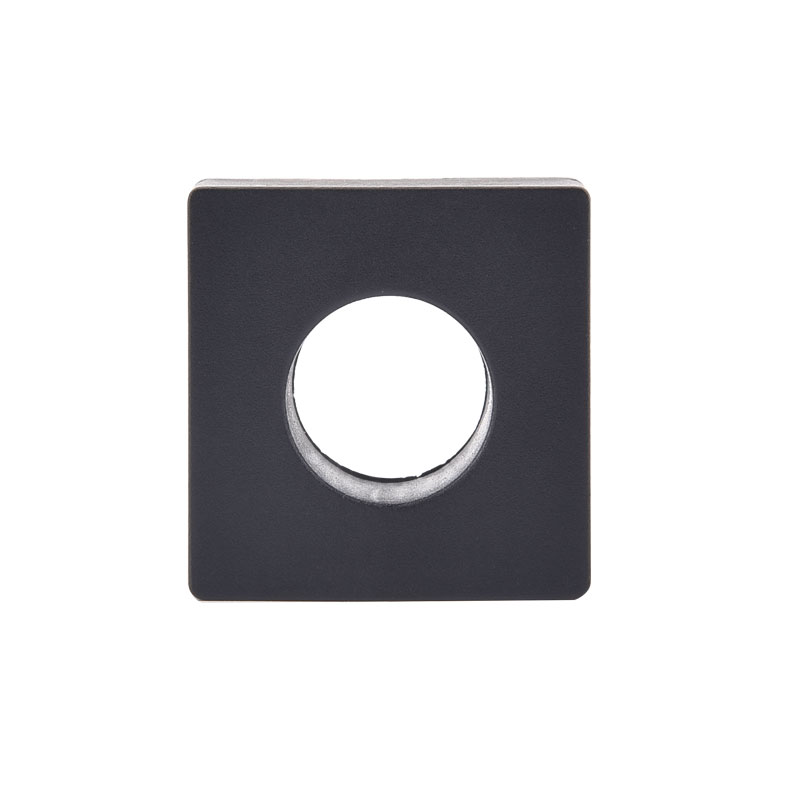

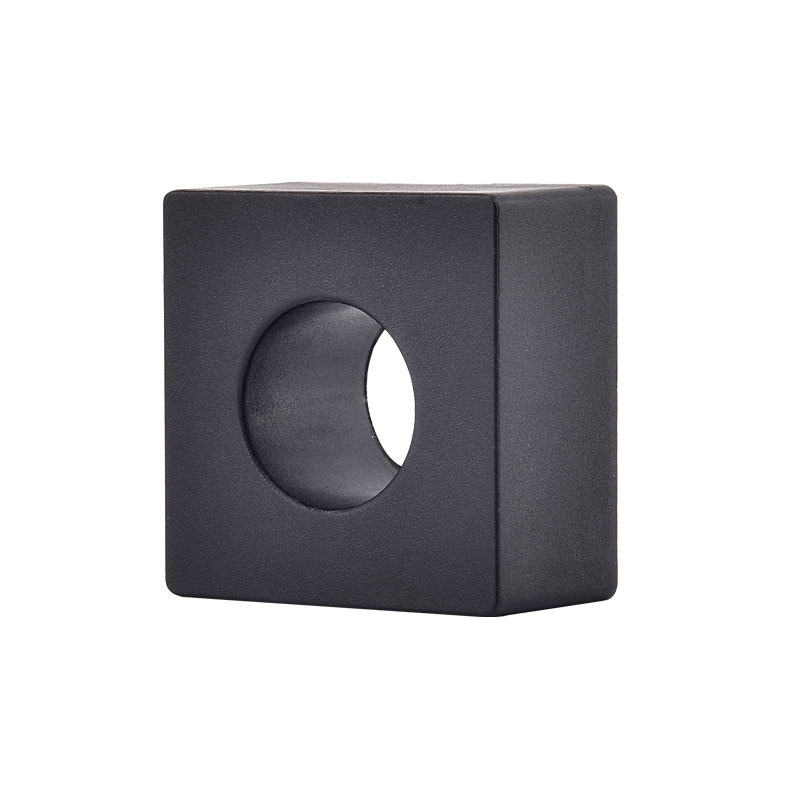

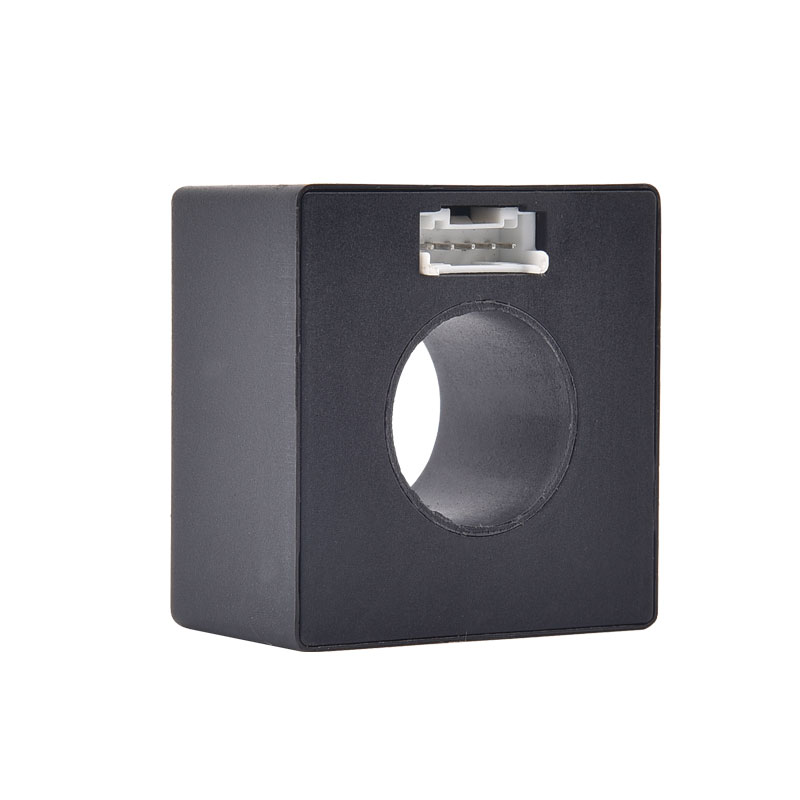

Тестування ізоляції датчик витоку типу В

Xinkong-це професійний тестування ізоляційного тестування виробника датчика витоку B-типу з багаторічним досвідом. Тестування ізоляції датчика витоку B може відповідати багатьом додаткам, якщо ви зацікавлені в наших якісних послугах, ви можете проконсультуватися з нами зараз, і ми негайно повернемося до вас. Важлива функція безпеки цих пристроїв-це моніторинг витоку всієї системи від силових модулів проти Землі. Несправна система може стати небезпечною для людей або спричинити пожежі. Перш ніж він надійде поки що модулі потужності повинні бути відключені від сітки. Струм витоку містить компоненти постійного струму та змінного струму. Тому необхідний блок моніторингу, чутливого до змінного струму/постійного струму.

Надіслати запит

Опис продукту

Xinkong-це ізоляційне тестування виробника датчика витоку B-типу та постачальника, відомий якісним обслуговуванням. Wenzhou Xinkong Import & Export Co., Ltd. - це інноваційне підприємство, що інтегрує наукові дослідження, виробництво та продаж. Мережа продажів компанії охоплює багато країн та регіонів, таких як Європа та Південно -Східна Азія, та її якість продукції та послуги добре сприймаються клієнтами. Ви можете бути впевнені, що купують ізоляційне тестування датчика витоку B-типу з нас.

Особливості

■ Одиничний запас +5 V

■ Високий і низький рівень виходу

■ Функція самотесту

■ встановлено на платі PCB

Заявки

■ Виявлення несправностей

■ Станція зарядки електромобілів

■ Виявлення струму витоку перетворювача

Стандартний

■ Застосовується для IEC 62752

■ Застосовується для IEC 62955 Залишкові поточні вимоги до RDC-MD

■ компоненти, розроблені на повному заповненні ROHS/REACH

Огляд

Важливою функцією безпеки цих пристроїв є моніторинг струму витоку всієї системи від модулів потужності проти Землі. Несправна система може стати небезпечною для людей або спричинити пожежі. Перш ніж він надійде поки що модулі потужності повинні бути відключені від сітки. Струм витоку містить компоненти постійного струму та змінного струму. Тому необхідний блок моніторингу, чутливого до змінного струму/постійного струму.

Модуль виявлення залишкового струму серії XKCA широко застосовується, особливо на державних зарядних станціях для електромобілів, електроциклів, електричних велосипедів, плата за зарядку та управління безпекою електроенергії. Він пропонує просте використання та проста установка.

Типова схема застосування:

Визначення PIN:

Номер PIN -коду	Символ	Тип PIN	Функції
1	VDD	Влада	Блок живлення модуля, стандартна напруга 5VDC Вхід напруги, необхідний в межах 4,85 ~ 5.15VDC, можливості виходу потужності> 100ma Пульсація живлення ≤ 150mv
2	Поїздка	Випуск	Коли залишковий струм перевищує поріг, рівень виходу змінюється з дна до високого
3	Gnd	Влада	Земля
4	Каль	Введення	Коли цей PIN-код був проведений на 0VDC, модуль обчислить дрефт з нульовою точкою та зберігає значення для реєстрації в MCU для закінчення операції калібрування. При використанні функції CAL основна схема повинна бути відключена, щоб забезпечити відсутність потоку залишкового струму
5	Тест	Введення	Перед початком зарядки проведіть тест імітації на продукті через цей PIN -код, щоб перевірити, чи функціонує продукт нормально

Електричні/надійні характеристики:

	Чар	Хв	Тип	Максимум	Одиниця
1	Первинний номінальний струм RMS (1Fase / 3Fase)		32	80	A
2	Напруга живлення	4.85	5	5.15	V
3	Відносна вологість			95	%
4	Температура експлуатації навколишнього середовища	-40		+105	℃
5	Температура зберігання навколишнього середовища	-20		+65	℃
6	Споживання електроенергії			≤110	МВт
7	Вхід/вихід напруги, низький рівень	0		0.6	V
8	Вхід/вихід напруги, високий рівень	4.2		5	V
9	Теоретичний дизайнерський термін експлуатації		≧ 20		Рік
10	Експлуатація висоти			≤4000	m

Трипнач (залишковий струм, пов'язані з ними):

	Хвилі	Freq	Хв	Тип	Максимум	Одиниця
1	S-DC	-	3	4.5	6	Ма
2	2pdc	-	3.5	5	7	Ма
3	3PDC	-	3.1	4.5	6.2	Ма

Час поїздки (залишки, пов'язані з поточними характеристиками):

	Хвилі	Freq	Поточний	Тип	Максимум	Одиниця
1	S-DC	-	6ma	100	1000	РС
2	S-DC	-	60ma	50	300	РС
3	S-DC	-	200 мА	50	100	РС
4	2pdc	-	60ma	50	300	РС
5	2pdc	-	200 мА	50	100	РС
6	3PDC	-	60ma	50	300	РС
7	3PDC	-	200 мА	50	100	РС

NOTRIP-TIME (Залишкові характеристики, пов'язані з ними):

	Хвилі	Freq	Поточний	Низько обмежена	Одиниця
1	Зміна	50 Гц	30 мА	∞	РС
2	Зміна	50 Гц	60ma	300	РС
3	Зміна	50 Гц	150 мА	80	РС
4	Зміна	50 Гц	5а	80	РС

Вимір продукту (мм):

ПРИМІТКА: Клемні дроти можна налаштувати.

Діаграма часу:

■ Швидкість живлення vdd ≤ 5 мс/v

■ t1 Як час очікування, пропонується t1 ≥ 100 мс

■ 50 мс ≤ T2≤100 мс, Cal Pin Низький час більше 50 мс, продукт починає входити в нульову фазу

■ T3≥500ms і чекайте, поки нуль завершиться

■ t4≈400m

■ Поїздка PIN-виведення Висока тривалість TX = 100 мс (Перевірте функцію самотесту)

■ ty = 100ms-це час вицвітання високого рівня (вимикає перевірку самотесту)

Самопробний ланцюг:

■ 2 ПОПЕРЕДЖЕННЯ ZCT, щоб генерувати SIMEALED DC залишковий струм
■ Використовуючи VDD для створення типового значення = 6,53 MADC -модельований залишковий струм
■ Цей струм є найбільш обмеженою умовою відключення, щоб перевірити, чи працює система правильною

Поріг перегортання цифрового сигналу:

■ Для уникнення коливань сигналу було встановлено перегортання витягування сигналу з порігом потік та поріг відновлення

■ Коли досягнув поріг， Супутній фліп X-Out ， і коли струм зменшиться до порогу відновлення .

■встановлюється як 100% типова цінність тривалості та встановлюється як 55% типова цінність
