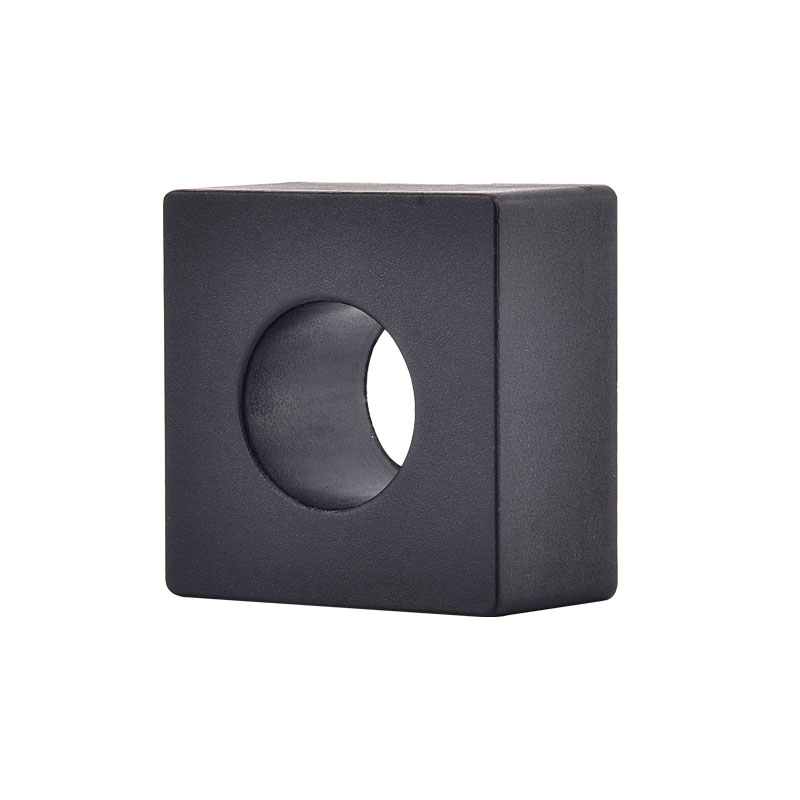

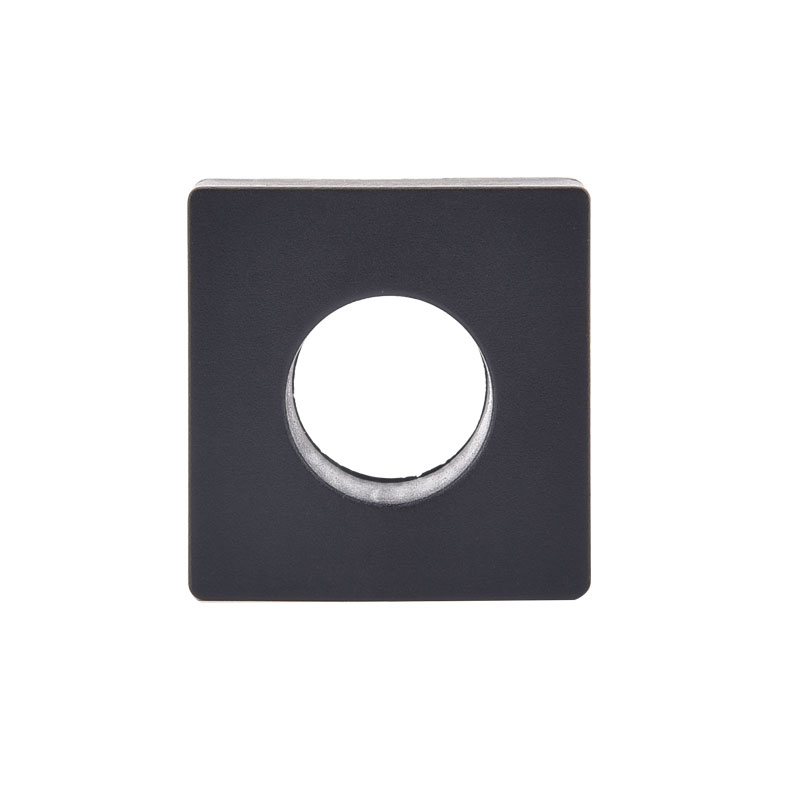

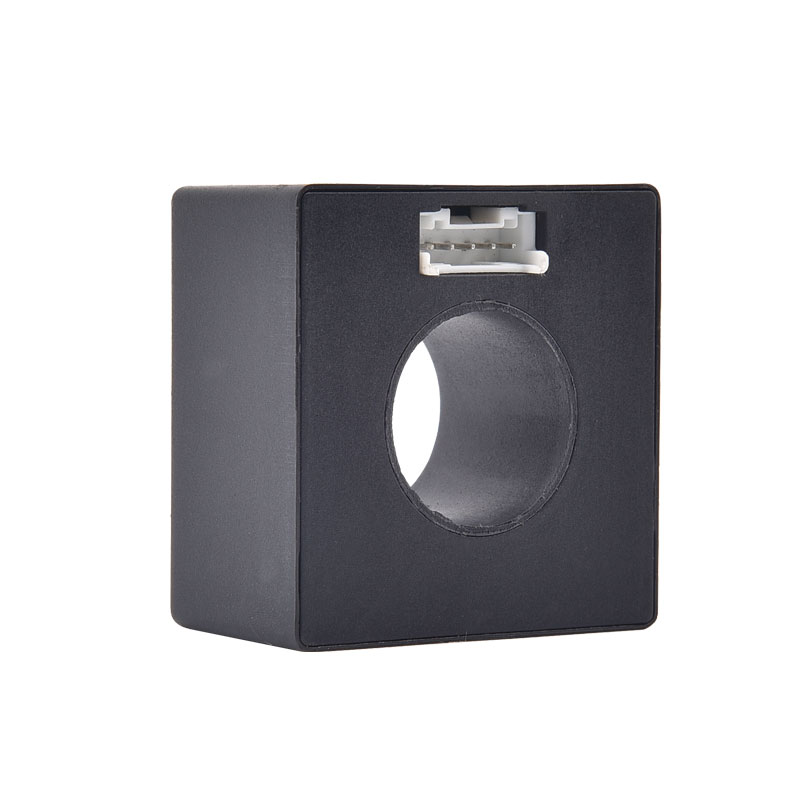

Xinkong-професійний високий точний виробник датчиків витоку B-типу з багаторічним досвідом. Високий точний датчик витоку B може відповідати багатьом додаткам, якщо ви зацікавлені в наших якісних службах, ви можете проконсультуватися з нами зараз, і ми повернемося до вас негайно. Важлива функція безпеки цих пристроїв-це монітор струму витоку всієї системи від модулів потужності проти Землі. Несправна система може стати небезпечною для людей або спричинити пожежі. Перш ніж він надійде поки що модулі потужності повинні бути відключені від сітки. Струм витоку містить компоненти постійного струму та змінного струму. Тому необхідний блок моніторингу, чутливого до змінного струму/постійного струму.
Xinkong-це високий точний виробник датчика витоку B-типу, відомий якісним обслуговуванням. Wenzhou Xinkong Import & Export Co., Ltd. - це інноваційне підприємство, що інтегрує наукові дослідження, виробництво та продаж. Мережа продажів компанії охоплює багато країн та регіонів, таких як Європа та Південно -Східна Азія, та її якість продукції та послуги добре сприймаються клієнтами. Ви можете бути впевнені, щоб придбати у нас високий точний датчик витоку типу B.
Особливості
■ Одиничний запас +5 V
■ Високий і низький рівень виходу
■ Функція самотесту
■ встановлено на платі PCB
Заявки
■ Виявлення несправностей
■ Станція зарядки електромобілів
■ Виявлення струму витоку перетворювача
Стандартний
■ Застосовується для IEC 62752
■ Застосовується для IEC 62955 Залишкові поточні вимоги до RDC-MD
■ компоненти, розроблені на повному заповненні ROHS/REACH
Огляд
Важливою функцією безпеки цих пристроїв є моніторинг струму витоку всієї системи від модулів потужності проти Землі. Несправна система може стати небезпечною для людей або спричинити пожежі. Перш ніж він надійде поки що модулі потужності повинні бути відключені від сітки. Струм витоку містить компоненти постійного струму та змінного струму. Тому необхідний блок моніторингу, чутливого до змінного струму/постійного струму.
Модуль виявлення залишкового струму серії XKCA широко застосовується, особливо на державних зарядних станціях для електромобілів, електроциклів, електричних велосипедів, плата за зарядку та управління безпекою електроенергії. Він пропонує просте використання та проста установка.
Типова схема застосування:
Визначення PIN:
Номер PIN -коду | Символ | Тип PIN | Функції |
1 | VDD | Влада | Блок живлення модуля, стандартна напруга 5VDC Вхід напруги, необхідний в межах 4,85 ~ 5.15VDC, можливості виходу потужності> 100ma Пульсація живлення ≤ 150mv |
2 | Поїздка | Випуск | Коли залишковий струм перевищує поріг, рівень виходу змінюється з дна до високого |
3 | Gnd | Влада | Земля |
4 | Каль | Введення | Коли цей PIN-код був проведений на 0VDC, модуль обчислить дрефт з нульовою точкою та зберігає значення для реєстрації в MCU для закінчення операції калібрування. При використанні функції CAL основна схема повинна бути відключена, щоб забезпечити відсутність потоку залишкового струму |
5 | Тест | Введення | Перед початком зарядки проведіть тест імітації на продукті через цей PIN -код, щоб перевірити, чи функціонує продукт нормально |
Електричні/надійні характеристики:
Чар | Хв | Тип | Максимум | Одиниця | |
1 | Первинний номінальний струм RMS (1Fase / 3Fase) | 32 | 80 | A | |
2 | Напруга живлення | 4.85 | 5 | 5.15 | V |
3 | Відносна вологість | 95 | % | ||
4 | Температура експлуатації навколишнього середовища | -40 | +105 | ℃ | |
5 | Температура зберігання навколишнього середовища | -20 | +65 | ℃ | |
6 | Споживання електроенергії | ≤110 | МВт | ||
7 | Вхід/вихід напруги, низький рівень | 0 | 0.6 | V | |
8 | Вхід/вихід напруги, високий рівень | 4.2 | 5 | V | |
9 | Теоретичний дизайнерський термін експлуатації | ≧ 20 | Рік | ||
10 | Експлуатація висоти | ≤4000 | m |
Трипнач (залишковий струм, пов'язані з ними):
Хвилі | Freq | Хв | Тип | Максимум | Одиниця | |
1 | S-DC | - | 3 | 4.5 | 6 | Ма |
2 | 2pdc | - | 3.5 | 5 | 7 | Ма |
3 | 3PDC | - | 3.1 | 4.5 | 6.2 | Ма |
Час поїздки (залишки, пов'язані з поточними характеристиками):
Хвилі | Freq | Поточний | Тип | Максимум | Одиниця | |
1 | S-DC | - | 6ma | 100 | 1000 | РС |
2 | S-DC | - | 60ma | 50 | 300 | РС |
3 | S-DC | - | 200 мА | 50 | 100 | РС |
4 | 2pdc | - | 60ma | 50 | 300 | РС |
5 | 2pdc | - | 200 мА | 50 | 100 | РС |
6 | 3PDC | - | 60ma | 50 | 300 | РС |
7 | 3PDC | - | 200 мА | 50 | 100 | РС |
NOTRIP-TIME (Залишкові характеристики, пов'язані з ними):
Хвилі | Freq | Поточний | Низько обмежена | Одиниця | |
1 | Зміна | 50 Гц | 30 мА | ∞ | РС |
2 | Зміна | 50 Гц | 60ma | 300 | РС |
3 | Зміна | 50 Гц | 150 мА | 80 | РС |
4 | Зміна | 50 Гц | 5а | 80 | РС |
Вимір продукту (мм):
ПРИМІТКА: Клемні дроти можна налаштувати.
Діаграма часу:
■ Швидкість живлення vdd ≤ 5 мс/v
■ t1 Як час очікування, пропонується t1 ≥ 100 мс
■ 50 мс ≤ T2≤100 мс, Cal Pin Низький час більше 50 мс, продукт починає входити в нульову фазу
■ T3≥500ms і чекайте, поки нуль завершиться
■ t4≈400m
■ Поїздка PIN-виведення Висока тривалість TX = 100 мс (Перевірте функцію самотесту)
■ ty = 100ms-це час вицвітання високого рівня (вимикає перевірку самотесту)
Самопробний ланцюг:
■ 2 ПОПЕРЕДЖЕННЯ ZCT, щоб генерувати SIMEALED DC залишковий струм
■ Використовуючи VDD для створення типового значення = 6,53 MADC -модельований залишковий струм
■ Цей струм є найбільш обмеженою умовою відключення, щоб перевірити, чи працює система правильною
Поріг перегортання цифрового сигналу:
■ Для уникнення коливань сигналу було встановлено перегортання витягування сигналу з порігом потік та поріг відновлення
■ Коли досягнув поріг, Супутній фліп X-Out , і коли струм зменшиться до порогу відновлення
.
■встановлюється як 100% типова цінність тривалості та
встановлюється як 55% типова цінність
