Xinkong-це виробник моніторингу та постачальника моніторингу EV зарядний пристрій EV, добре відомий за якісним обслуговуванням. Wenzhou Xinkong Import & Export Co., Ltd. - це інноваційне підприємство, що інтегрує наукові дослідження, виробництво та продаж. Мережа продажів компанії охоплює багато країн та регіонів, таких як Європа та Південно -Східна Азія, та її якість продукції та послуги добре сприймаються клієнтами. Ви можете бути впевнені, що купують у нас деталі з зарядним пристроєм EV Залишковий поточний моніторинг.

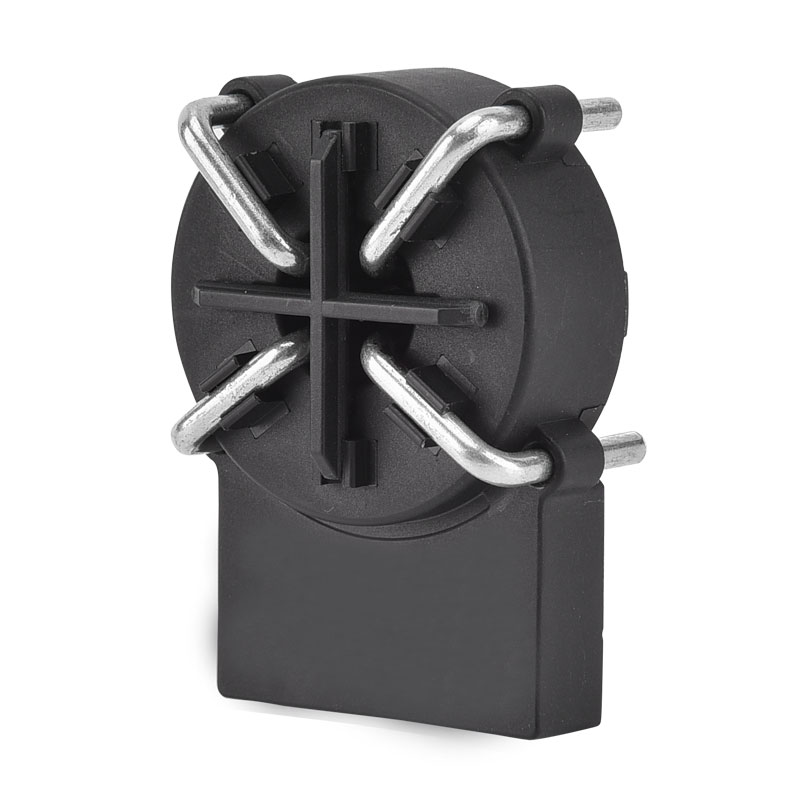

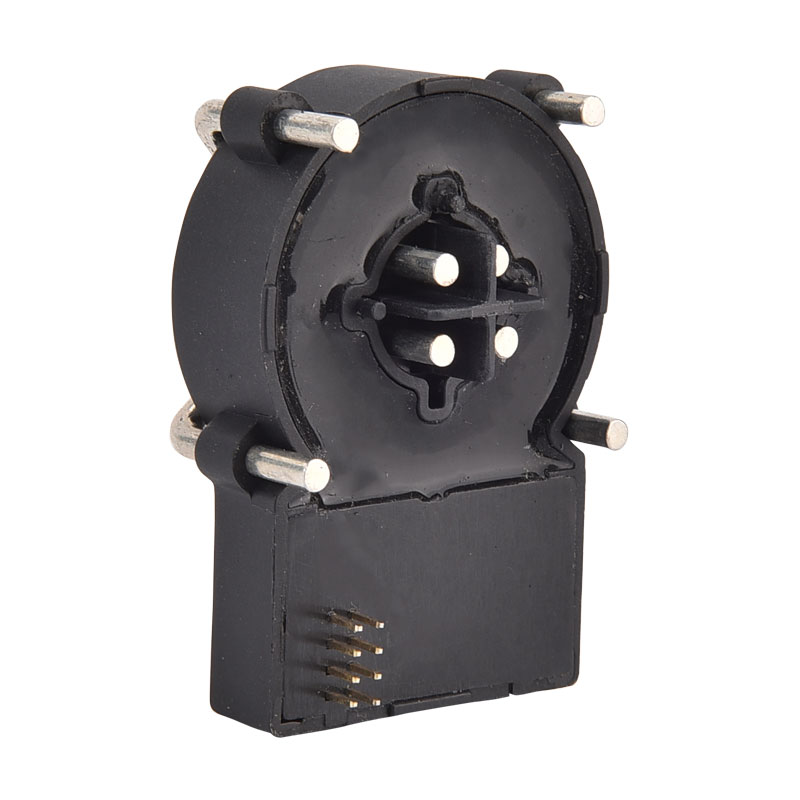

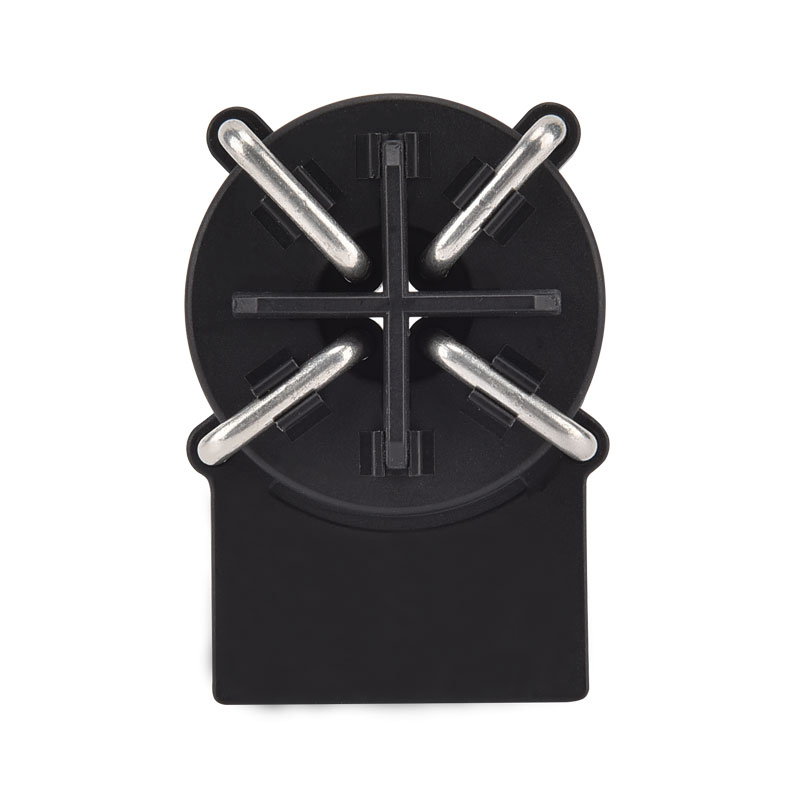

Модуль виявлення залишкового струму серії XKCA широко застосовується, особливо на державних зарядних станціях для електромобілів, електроциклів, електричних велосипедів, плата за зарядку та управління безпекою електроенергії. Він пропонує просте використання та проста установка.

Особливості

■ Одиничний запас +5 V
■ Подвійний цифровий вихідний вихід, 20MAAC/6MADC Індикація поїздки
■ 3-фазові первинні провідники на модулі (тип. 32a, макс. 40a)
■ Вихід ШІМ для індикації значення залишкового струму постійного струму (0 ~ 30 мА)
■ Виведення помилок для індикації несправностей системи
■ встановлено на платі PCB
■ Функція самотесту

Заявки

■ Виявлення несправностей

■ Станція зарядки електромобілів

■ Виявлення струму витоку перетворювача

Стандартний

■ Застосовується для IEC 62752

■ Застосовується для IEC 62955 Залишкові поточні вимоги до RDC-PD

■ Застосовується для UL2231 Залишкового струму

■ компоненти, розроблені на повному заповненні ROHS/REACH

Поширення продукту

Типова схема застосування:

Визначення PIN:

Електричні/надійні характеристики:

Трипнач (залишковий струм, пов'язані з ними):

Час поїздки (залишки, пов'язані з поточними характеристиками):

Вимір продукту (мм):

Діаграма часу:

■ T0 як час очікування стабільної системи, T0≈ 270 мс

■ t1 Як час очікування, пропонується t1 ≥ 100 мс

■ T2 Як час калібрування та самотесту, пропонується 50 мс ≤ t2 ≤ 100 мс

■ T3 Як час очікування для самотесту постійного тесту, T3≈ 200 мс, пропонується прочитати X6-Out після 300 мс

■ T4 Як час очікування для самотестування змінного струму, t4≈ 690 мс, пропонується прочитати x30-out після 300 мс

■ T5 як час індексу про самотест змінного струму, T5 ≈ 1580 мс

■ T6 як час індикації самостійного тесту постійного тесту, T6 ≈ 1090 мс

Самопробний ланцюг:

■ 2 ПОПЕРЕДЖЕННЯ ZCT, щоб генерувати SIMEALED DC залишковий струм

■ Використовуючи VDD для створення типового значення = 6,53 MADC -модельований залишковий струм

■ Цей струм є найбільш обмеженою умовою відключення, щоб перевірити, чи працює система правильною

Поріг перегортання цифрового сигналу:

■ Для уникнення коливань сигналу було встановлено перегортання витягування сигналу з порігом потік та поріг відновлення

■ При порізі Tripping  досягнув ， пов'язаний фліп X-Out ， і коли струм зменшиться до порогу відновлення  .

■ встановлюється як 100% типова цінність тривалості та  встановлюється як 55% типова цінність
