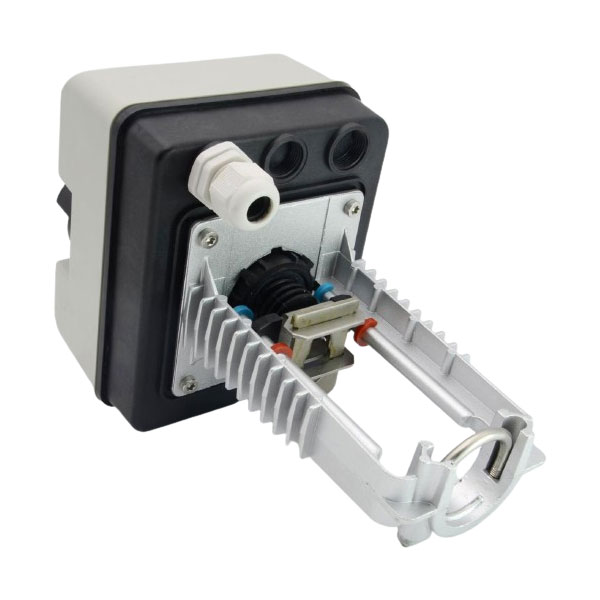

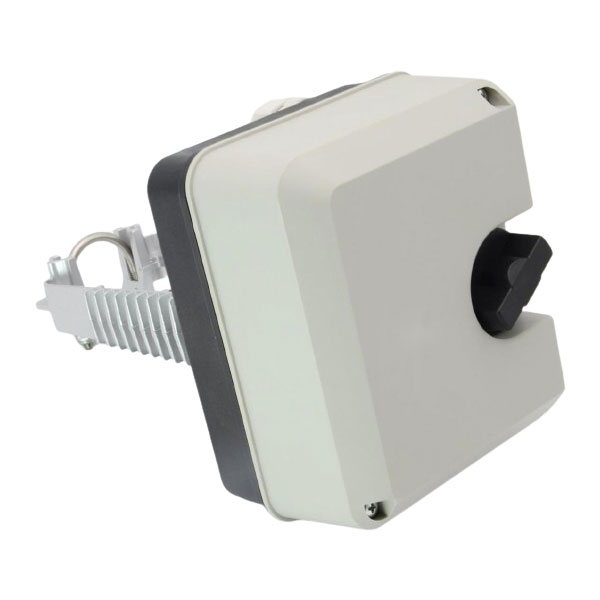

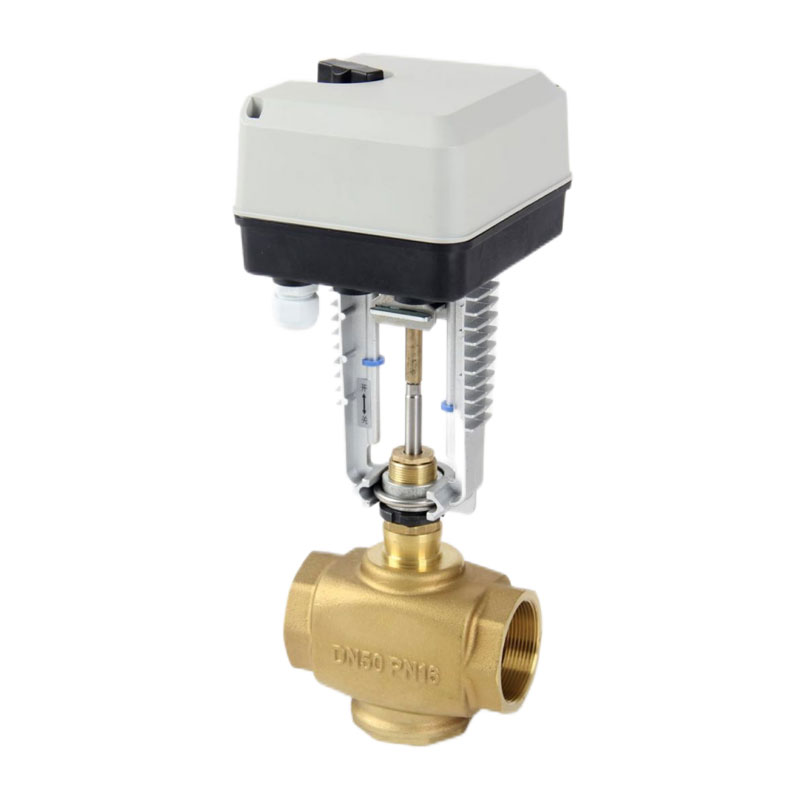

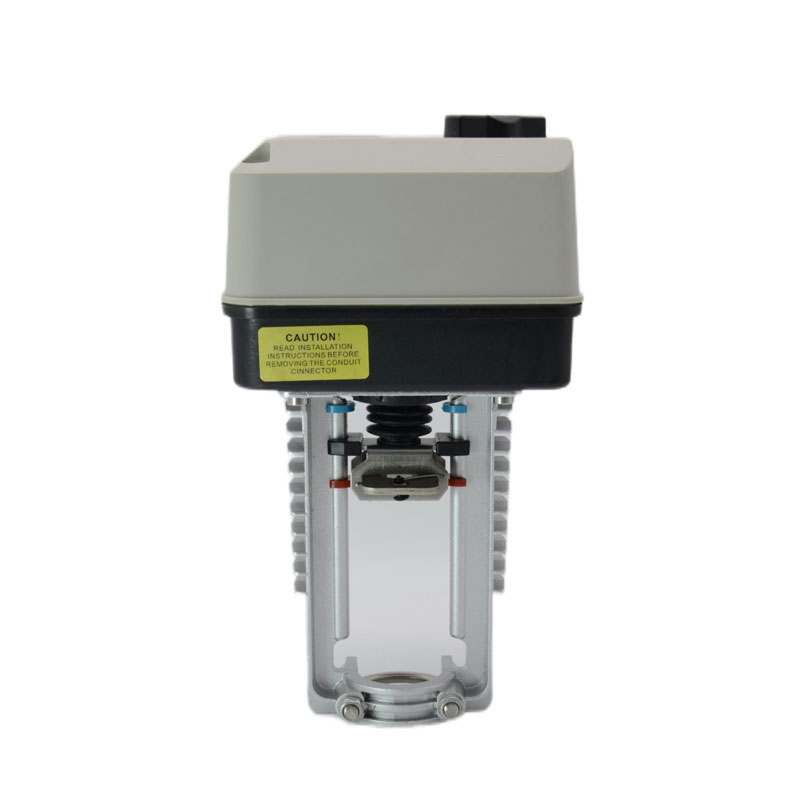

Електричний привід серії A8088

Привід A8088 має два види значення перемикання (31) і аналогове значення (32), які відповідають DN40 / Регулюючий клапан DN50 / DN65. Він широко використовується в повітрі кондиціонування, охолодження, опалення та будівництво монтаж простий і швидкий автоматичний контроль системи, які можуть точно регулювати середовище потоку в системі для досягнення мети контроль температури, тиску та енергозбереження

Надіслати запит

Опис продукту

Особливості продукту

◆ Не вимагає шатуна, проста і швидка установка

◆ Низьке енергоспоживання, не вимагає обслуговування

◆ Відмовостійке положення необов’язкове (коли контрольний сигнал відсутній)

◆ DC0 (2) ~ 10 В вхідний сигнал (аналоговий)

◆ Сигнал зворотного зв’язку DC2 ~ 10 В (аналоговий)

◆ Межа кінцевої точки та ручне перемикання

◆ Антикорозійний дизайн

◆ Точне розташування клапана

◆ Функція адаптації до удару (аналог)

Технічні параметри

Електричні характеристики	AC24V 50/60Hz	Використані матеріали	Шестерні: POM, нейлон
Тяга приводу	800 Ньютонів		Нижня пластина редуктора: оцинкована сталь
потужність	Максимум 12 ВА (при 24 В змінного струму)		Кронштейн: литий під тиском алюмінієвий сплав
Ефективний маршрут	20/40 мм		Корпус: вогнестійкий інженерний пластик ABS
час у дорозі	Коли частота 50 Гц, 114 с Коли частота 60 Гц, 95 с	Обмеження температури	Температура навколишнього середовища: -10 ~ 50 ° C Температура зберігання: -40〜50 °C
Вихідний опір	1KQ	вологість	1% ~ 95% RH без конденсації
Рівень захисту	IP54	Температура рідини	<150 ℃
вага	2,4 кг	Технічні характеристики кузова	DN40 / DN50 / DN65 (регулюючий клапан)

Монтажна схема

Встановлення продукту

1. Вставте драйвер у верхню горловину корпусу клапана, Використовуйте шестигранний ключ на 4 мм, щоб затягнути установчий гвинт.
(Примітка: спочатку закріпіть правий гвинт)

2. Натисніть на фіксований затиск з боку пружини, щоб він утримувався; Підніміть ковпачок штока та встановіть головку ковпачка штока на нерухоме місце затискний паз

3. Послабте фіксатор кришки штока, а потім затягніть кришку штока; Переконайтеся, що фіксований затискач затискає кришку штока.

4. Відкрутіть поворотну кнопку ручного керування, а потім послабте гвинт корпусу приводу, відкрийте гвинт

Експлуатація продукту

Привід приводиться в рух реверсивним синхронним двигуном зі штоком клапана вгору або вниз. Коли клапан може повністю відкритий або закритий, на водій буде створена сила реакції, мікроперемикач всередині драйвера буде створено буде знеструмлено, і драйвер припинить роботу. Безперервно зупиняйтеся в будь-якій точці, коли немає сигналу. Сигнал, який надсилає інкрементальний контролер приводу, може змусити двигун обертатися за годинниковою стрілкою або проти годинникової стрілки

Розмір моделі

Запобіжні заходи

◆ Під час ремонту драйвера необхідно вимкнути джерело живлення, щоб запобігти пошкодженню частин машини або уникайте витоку струму, щоб спричинити жертви.

◆ Коли живлення підключено, не намагайтеся підключити чи від’єднати провід.

◆ Драйвер має бути захищений, щоб запобігти витоку води та пошкодженню внутрішніх частин і двигунів.

◆ Водій не повинен бути закритий теплоізоляційним матеріалом.
