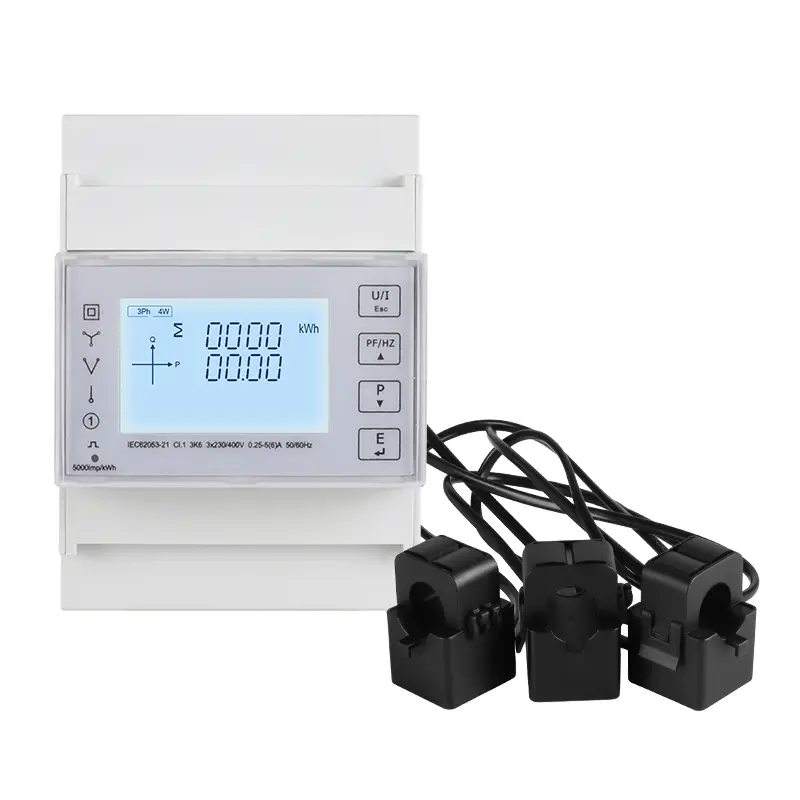

3p 4w висока точність вимірювання DIN Rail Energy Smart Liter

Xinkong Electrical - це професійний вимірювання високої точності 3p 4w вимірювального вимірювання DIN Rail Energy Smart Smart Meter та постачальник у Китаї. Ми багато років спеціалізуються на вимірюванні. Наша продукція має хорошу цінову перевагу і покриває більшість ринків Південно-Східного та Середньої Азії. Ми сподіваємось стати вашим довгостроковим партнером у Китаї.

Надіслати запит

Опис продукту

3p 4w висока точність вимірювання DIN Rail Energy Smart Liter-це лічильник енергії для встановлення DIN IS DIN. параметри, коефіцієнт потужності тощо; Тим часом Вони також можуть забезпечити Вимірювання декількох параметрів електричної енергії, таких як двостороння активна енергія, реактивна енергія, щомісяця та щоденна статистика споживання електроенергії. Ці серії продуктів також можуть підтримувати аналіз вимірювання параметрів електроенергії в середовищі сітки 1p2w та 3p4w, підходять для моніторингу електроенергії та моніторингу електроенергії та моніторингу енергії, стендуючої сили та стендуючої сили, що стдують, і станебно-станьки, що стають стіми, станьки на стук-ін. довгі життєві характеристики. Ця серія продуктів з інтерфейсом зв'язку RS485, максимум швидкості передачі даних Підтримка 38400bps, підтримуючи протоколи зв'язку Modbus RTU. Він може легко реалізувати функцію зчитування віддалених даних та прийняти дизайн великого екрану РК-дисплея та клавіші, що чутливий до дотику, що може легко здійснити локальний перегляд та встановити роботу параметрів різниці. Продукт має функцію захисту пароля, що забезпечує безпеку даних продукту.

3p 4W Висока точність вимірювання DIN Rail Energy Smart Meter розроблений для моніторингу електроенергічного інвертора електроенергії, статистичного аналізу нового споживання енергії, потреби в енергетиці енергетичних систем та інтелектуальних будівель. Його повна функція зв'язку дуже підходить для різних систем управління, систем SCADA та Системи управління енергією.

Характеристики

Максимальний струм 100adectect Access

Монтаж залізниць DIN, стандартна ширина модуля 4.

Вимірювання параметрів багатофункції, забезпечення напруги, струму, активної потужності, реактивної потужності, очевидної потужності, потужності Фактор, фазовий кут тощо.

Надайте різноманітні статистичні дані та локальні функції зберігання, такі як двостороння потужність, попит та інші статистичні дані. Забезпечте щомісячну статистику споживання електроенергії за останні 12 місяців і щоденна статистика споживання електроенергії за останні 31 день

Підтримка функції зв'язку RS485, швидкість передачі передачі до 38400bps, підтримуйте протокол Modbus RTU.

Підтримує один вихідний інтерфейс імпульсу OptoCoupler, а вихідні параметри можна встановити.

Час оновлення РК -дисплея - 1 секунда, Посібник з підтримки або автоматичне Дисплей прокрутки (налаштовано)

Параметри

1. Пристрій може вимірювати та відображати
Миттєві РМ Значення
Поточний	За фазу, нейтральний
Напруга	L-L, L-N
Частота	45 до 65 Гц
Активна потужність	Всього і на фазу
Коефіцієнт потужності	Всього і на фазу
Енергія Значення (включають: імпорт, Експорт, імпорт + експорт)

Активна енергія	0 до 9999999,999 кВт / год
Багатокласична активна енергія (T1 - T4)	0 до 9999999,999 кВт / год
2. Підрозділ може вимірювати та прочитати спілкування
Енергія Значення
Очевидна енергія (загальна)	0 до 99999999999 Дріжджі
Багатокласифт реактивна Енергія (T1 - T4)	Від 0 до 9999999,999 kvarh, включають: імпорт, експорт, імпорт+експорт
Щомісне споживання електроенергії за останні 12 місяців	Загальна активна енергія Діапазон: від 0 до 9999999,999 кВт / год
Щоденне споживання енергії за останні 31 день	Загальна активна енергія Діапазон: від 0 до 9999999,999 кВт / год
3. Пристрій може бути встановлений
Клас зв'язку	Адреса Modbus, швидкість передачі даних, біт паритету, біт зупинки
Клас конфігурації системи	Пароль користувача (HMI), тип системної системи
Клас імпульсного виходу	Тип виходу імпульсу, ширина виходу імпульсу, швидкість виходу імпульсу
Часовий клас	Автоматичний час відображення прокрутки, підсвічування Час, системний час (RTC), тариф час

Специфікація

Електричний Характеристики
Тип вимірювання		RMS, включаючи гармоніки в системі змінного струму, підтримують 1p2w, 3p3w, 3p4w
Точність вимірювання	Напруга, струм	Клас 0,5, згідно IEC 61557-12
	Активна потужність	Клас 1 / 0,5, згідно IEC 61557-12
	Реактивна сила	Клас 2, згідно IEC 61557-12
	Очевидна сила	1 клас, згідно IEC 61557-12
	Активна енергія	Клас 1 / 0.5S, згідно IEC 62053-22, IEC 61557-12
	Реактивна енергія	Клас 2, згідно IEC 62053-23, IEC 61557-12
	Коефіцієнт потужності	1 клас, згідно IEC 61557-12
	Частота	Клас 0,2, згідно IEC 61557-12
	Гармонічне спотворення	Клас 2, згідно IEC 61557-12
Швидкість оновлення даних		1 секунда. Необов’язкові 100 мс
Вхідна напруга	Флотаж селезінки (одна)	230 VAC (L-N) / 400 VAC (L-L)
	Пряме з'єднання	Виміряний діапазон: від 85 до 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Діапазон частот	45 до 65 Гц
	Ємність перевантаження	2*ООН на 1 секунду
Вхід	Вимірюваний діапазон	0,005 до 100 А, базовий струм (IB) - 10А
Вхід	Ємність перевантаження	30*imax на 0,01 секунду
Пульсний вихід	Тип інтерфейсу	Відкритий колекціонер
	Пульсовий постійний	400/100/10/1 IMP / KWH (KVARH) (настроїться)
	Пульсна ширина	60/100/200 мілісекунд (настроюва), за замовчуванням - 100milliseconds
	Тип виходу імпульсу	Імпорт/експорт/загальна активна енергія, Імпорт/експорт/загальна реактивна енергія (Налаштовано)
	Клас	Клас А, згідно з IEC 62053-31
	Вхідна напруга	5 ~ 27 VDC
Світло індикатора імпульсу на панелі		Імпульсна константа - 400 відсотків/кВт/год
Точність годинника в режимі реального часу		0,5 с/д

Механічний Характеристики
Ступінь захисту IP (IEC 60529)	Розроблений на передній дисплеї IP51, корпус IP30 Meter
Розміри (W X H X D)	99 х 71 х 65 мм
Кріплення	DIN RAIN -монтаж
Матеріал лічильника	UL 94 V-0
Екологічний Характеристики
Робоча температура	Від -25 до+55 ℃
Температура зберігання	Від -40 до+80 ℃
Вологість	<90%, неконденсування
Ступінь забруднення	2
Висота	До 2000 м
Вібрація	10 Гц до 150 Гц, IEC 60068-2-6
Електромагнітний Характеристики
Електростатичний розряд	Рівень 4, згідно з IEC 61000-4-2 (1)
Імунітет до випромінюваних полів	Рівень 3, згідно з IEC 61000-4-3 (1)
Імунітет до електричних швидких перехідних	Рівень 4, згідно з IEC 61000-4-4 (1)
Імунітет до сплесків	Рівень 4, згідно з IEC 61000-4-5 (1)
Імунітет до проведених порушень	Рівень 3, згідно з IEC 61000-4-6 (1)
Імунітет до магнітних полів	IEC 61000-4-8 (1)
Імунітет до напруг	IEC 61000-4-11 (1)
Випромінювані викиди	Клас B, відповідно до EN55011
Проводили викиди	Клас B, відповідно до EN55011
Гармоніка	IEC 61000-3-2 (1)
(1): Експериментальний тест проводиться відповідно до вимог до продуктів промислового класу в IEC61326-1
Безпека
Категорія вимірювання	CAT III, згідно IEC 61010-1
Категорія перенапруги	CAT III, згідно IEC 61010-1
Утеплення	Тест напруги змінного струму: 4 кВ протягом 1 хвилини
Утеплення	Тест на напругу імпульсу: 6 кВ - 1,2/50 мкс форми хвилі
Захисний клас	II, згідно IEC61010-1
Комунікація
Інтерфейси Стандартні та протоколи	2-провідний RS485, Modbus RTU
Ставка BUAD	1200 до 38400 bps, за замовчуванням - 9600 bps
Біт паритету	Ні, навіть, непарно, за замовчуванням не є жодним
Зупиніться	1 або 2, за замовчуванням - 1
Час відповіді	<100 мс
Режим передачі	напівдуплекс
Відстань передачі	До 1000 м
Макс. Завантаження автобуса	64 ПК

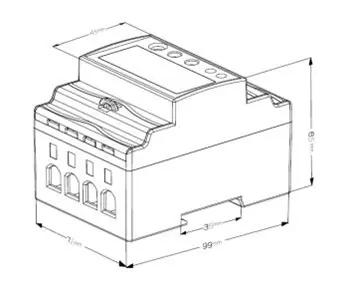

Розміри встановлення
